飞速(FS) S3900系列交换机SNMP配置

简单网络管理协议SNMP（Simple Network Management Protocol）是广泛应用于TCP/IP网络的网络管理标准协议。SNMP协议采用"网络管理网络"的方式，实现了对网络设备（如 交换机、路由器、防火墙等）的高效和批量管理；同时，SNMP协议也能屏蔽不同产品之间的差异，实现不同类型和厂商的网络设备的统一管理。飞速(FS) S3900系列交换机是L2/L3 Lite千兆可堆叠管理型交换机，支持SNMP协议，能为用户提供更简单的网络管理模式，帮助用户提高工作效率。

飞速(FS) S3900系列交换机SNMP应用

SNMP提供了一种通过运行装有网络管理软件的中心计算机（即网络管理工作站NMS-Network Management Station）来管理设备的方法。要在组网中实现SNMP协议，需在NMS端配置管理程序NMS，同时在被管理的交换机上配置代理程序（Agent）。S3900系列交换机任意端口都可与NMS互联。

注意：SNMP自开发以来，主要有SNMPv1，SNMPv2c，SNMPv3三个版本。

SNMPv1由RFC 1157定义，于1990年作为一种网络管理信息规范使用，但此版本存在多种安全问题。

SNMPv2由RFC 1441 - RFC 1452定义，它在SNMPv1的基础上进一步引入了协议操作，支持更多的数据类型，提供更高的安全性。但是，SNMPv2的新安全系统被认为过于复杂，而未被广泛接受。后来，为改进SNMPv2，互联网工程组IETF（Internet Engineering Task Force）颁布了SNMPV2c版本，此版本由RFC 1901-RFC 1910定义，较SNMPv2改进了错误处理及SET命令。目前，SNMPv2默认指SNMPv2c版本。

SNMPv3是最新的SNMP版本，该版本由RFC 3411定义，提供了认证、加密和远程配置功能。

飞速(FS) S3900系列交换机支持SNMPv1，SNMPv2c，SNMPv3版本，能有效帮助用户提高网络管理工作效率，降低管理成本。

飞速(FS) S3900系列交换机SNMP配置硬件连接

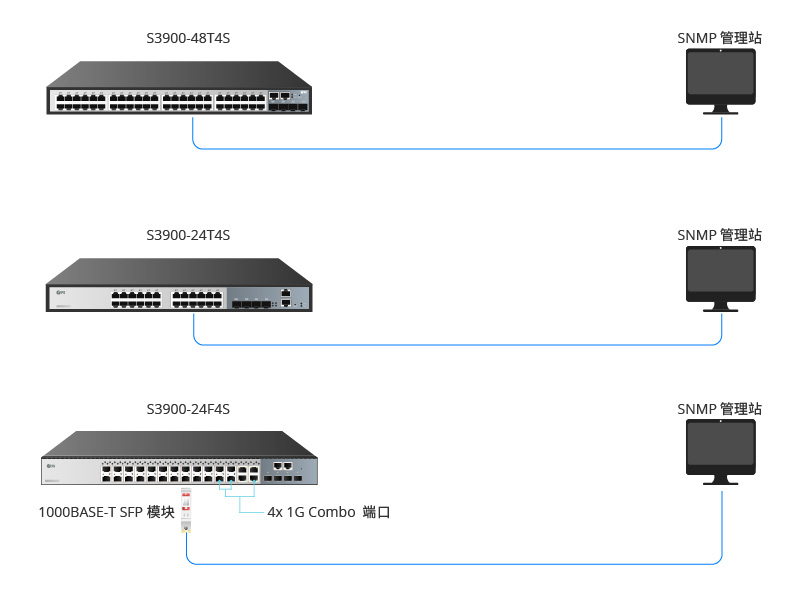

S3900系列交换机包括S3900-24F4S，S3900-24T4S，S3900-48T4S三种型号，所有型号均支持SNMP协议。SNMP协议主要针对设备端口进行配置，无特定连接方式，用户可根据具体的网络需求连接设备。如图所示，S3900系列交换机的任意100/1000Base-T端口都可使用以太网线连接至NMS。但请注意，由于S3900-24F4S交换机配有20个1000Base-X SFP端口，4个Combo SFP 端口，及4个10G SFP+ 端口，因此，若用户要求使用SFP端口与NMS连接，则需使用1000Base-T模块和 太网线连接交换机与NMS。

飞速(FS) S3900系列交换机SNMP配置思路

S3900系列交换机可通过CLI（命令行界面）配置SNMP，主要配置步骤包括：

• 配置IP地址

• 开启SNMP服务

• 配置访问权限

飞速(FS) S3900系列交换机通过CLI配置SNMP操作步骤

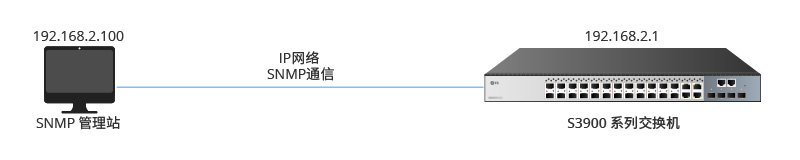

1. 配置NMS端电脑的IP地址，使其能与交换机互通。

IP address：192.168.2.100

Subnet mask：255.255.255.0

2. 配置交换机IP地址及SNMP网管。

S3900-24F4S#configure terminal

S3900-24F4S(config)#interface vlan 1

S3900-24F4S(config-if)#ip add 192.168.2.1 255.255.255.0

S3900-24F4S(config-if)#exit

3. 开启SNMP服务。

S3900-24F4S(config)#snmp-server server

4. 设置管理员标识及交换机位置信息。

S3900-24F4S(config)#snmp-server contact 飞速(FS).COM

S3900-24F4S(config)#snmp-server location New Castle

5. 设置只读权限的团体/设置读写权限的团体。

S3900-24F4S(config)#snmp-server community public ro

S3900-24F4S(config)#snmp-server community private rw

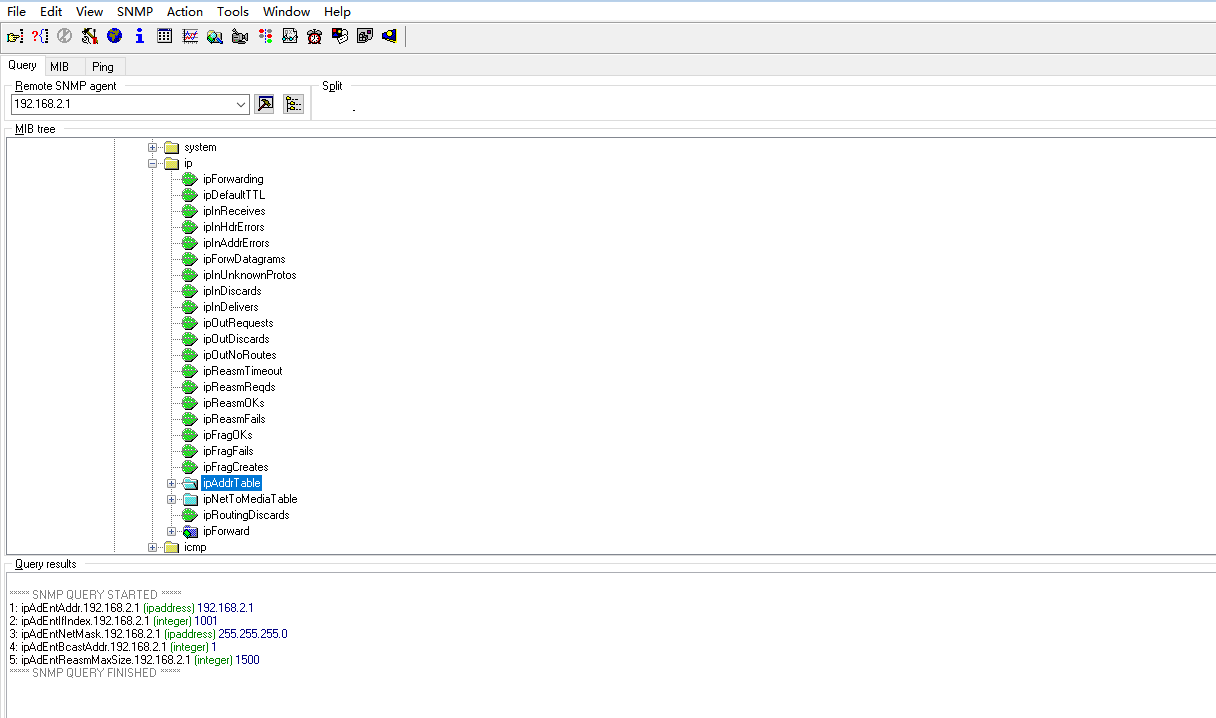

注意，上述操作步骤默认配置SNMPv2c版本，此版本向后兼容SNMPv1。最后，根据实际需要，选择一款NMS软件验证配置结果。如图3所示，通过网管软件MG-SOFT MIB Browser，可以成功读取S3900-24F4S交换机信息，即SNMP配置成功（注意：S3900系列交换机不提供NMS软件，用户需自行购买）。
