飞速(FS) 3900系列千兆管理型交换机登录指南

飞速(FS) 3900系列交换机是一款L2/L2+管理型交换机，支持三层布线，10G传输与堆叠等功能，专为满足用户对聚合层与接入层的需要。3900系列管理型交换机支持四种登录方式：console口，Telent，SSH以及web网管形式，本文将对这些登录方式的配置进行详细介绍。

登陆方式介绍

用户对设备的管理方法有CLI方式（命令行方式）和Web GUI方式（图形方式）两种。console口登录，Telnet和SSH登录后均使用设备提供的命令对交换机进行管理和配置。Web系统则使用户通过图形化界面对交换机进行轻松管理与维护。Console口登录是其他三种登录模式的基础，在使用Telnet、SSH、web登录交换机前，必须先在CLI界面中启用对应的服务。每种登录方式有其相应的适用环境与优缺点，具体信息参见下方表格。

S3900系列的三款交换机均可采用相同的登录配置方式。本文登录配置均以S3900-48T4S交换机为例进行配置说明。

Console口登录配置

配置说明：

1. 飞速(FS)支持RS232转RJ45 console线缆，如果用户使用笔记本电脑/PC，则需要准备一根RS232转USB转接线。

2.在电脑上安装好终端仿真软件。常用的仿真软件有有SecureCRT和Putty，此处以SecureCRT为例进行说明。

3.飞速(FS) S3900系列交换机提供EIA/TIA-232异步串行console端口。

配置步骤：

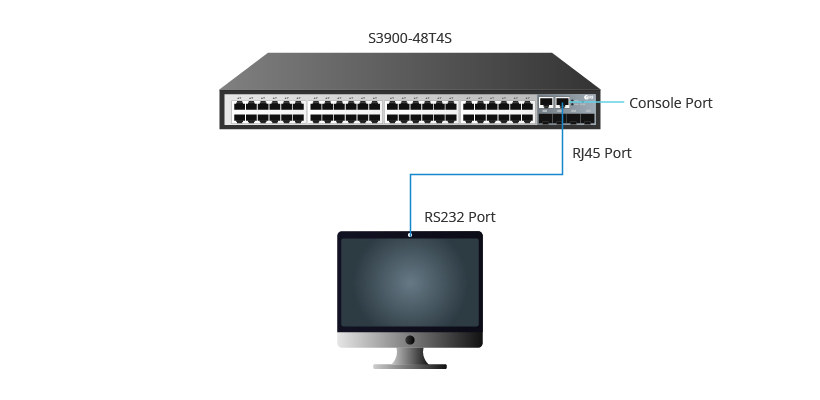

1. 如下图所示，通过RS232转RJ45 console线连接电脑与S3900-48T4S交换机。

查找电脑串口的方法：

1.按Windows键 + R打开设备管理器。输入 “devmgmt.msc”并按Enter键。

2.展开端口（COM和LPT）部分即可查看你所使用的串口。

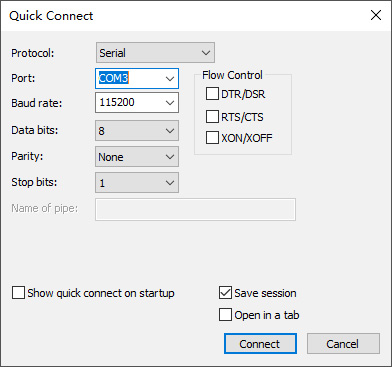

2. 开启终端仿真软件，选择串口登录模式，按以下步骤设置终端通信参数：

3. 单击“连接”，直至系统出现如下显示，输入默认用户名（admin）和密码（admin），键入命令即可开始对设备进行配置。

Username: admin password: CLI session with the S3900-48T4S is opened. To end the CLI session, enter [Exit] S3900-48T4S#

Web网管登录配置

配置说明：

1.登陆前必须在命令行界面中开启HTTP服务。

2.用户需要打开浏览器输入在命令行界面中设置的IP地址，从而开始登录web界面。

配置步骤：

1.通过console接口登录S3900-48T4S交换机，进入命令行界面。更多详细信息参见Console口登录配置。

2. 设置交换机管理端口（MGT口）的IP地址。.

S3900-48T4S #configure terminalS3900-48T4S(config)#interface CraftS3900-48T4S(config-if)#ip address 192.168.1.1/24S3900-48T4S(config-if)#exit

3. 启用HTTP服务。

S3900-48T4S(config)#server http enableS3900-48T4S (config)#end

4. 验证配置结果。

S3900-48T4S#show ip interface vlan 1VLAN 1 is Administrative Up - Link DownAddress is 00-00-00-00-02-02Index: 1001, MTU: 1500Address Mode is User specifiedProxy ARP is disabledDHCP Client Vendor Class ID (text): S3900-48T4SDHCP Relay Server:Craft interface is Administrative UpIP Address: 192.168.1.1 Mask: 255.255.255.0

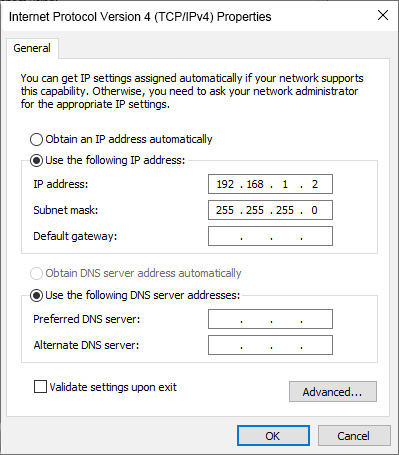

5. 将计算机IP地址设置为192.168.1.2/24，保证与交换机在同一网络中。

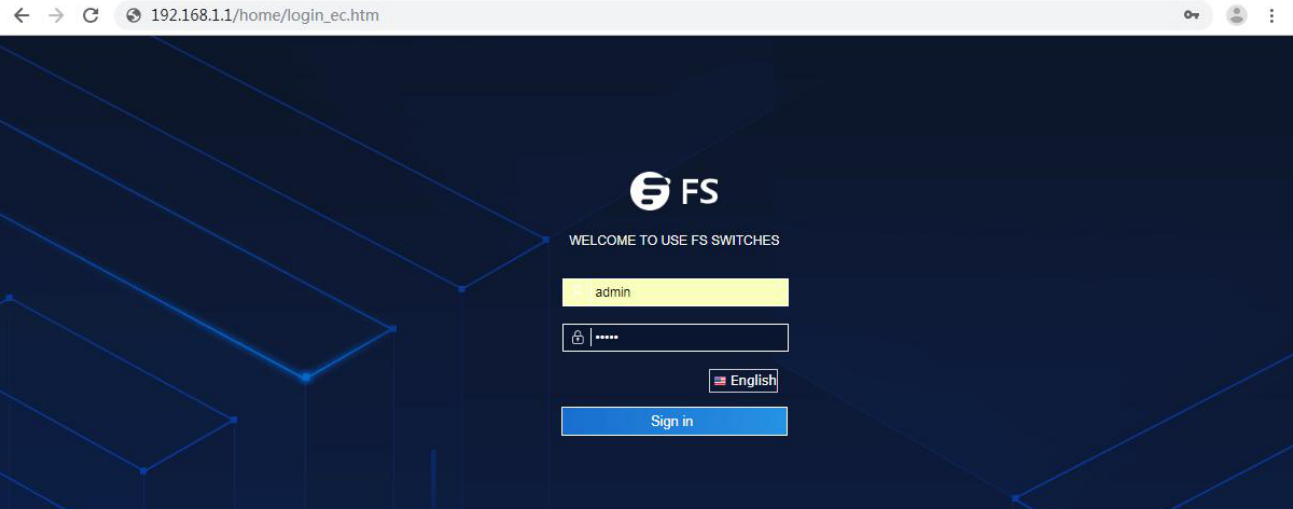

6. 打开浏览器，输入192.168.1.1，再输入默认用户名与密码：admin/admin，即可管理S3900-484S交换机。

Telnet登录配置

配置说明：

登录前必须先在命令行界面中启用telnet服务。

配置步骤：

1.通过console端口登录S3900-48T4S交换机，进入命令行界面。更多详细信息参见Console口登录配置。

2. 设置管理端口的IP地址。

S3900-48T4S #configureS3900-48T4S (config)#interface CraftS3900-48T4S(config-if)#ip address 192.168.1.1/24S3900-48T4Sconfig-if)#exit

3. 启用Telnet服务功能。

S3900-48T4S(config)#server telnet enable S3900-48T4S (config)#end

4. 设置电脑IP地址为192.168.1.2/24。

5. 拔下console线缆的RJ45连接头，连接到管理口（MGT口）上。

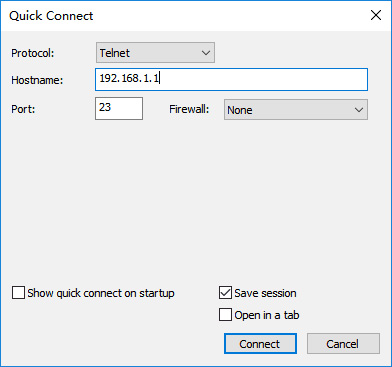

6. 打开secureCRT软件，选择登录模式为Telnet，主机名为192.168.1.1，端口为23，防火墙为None。

7. 单击“连接”进入命令行界面，输入默认用户名（admin）和密码（admin）登录后，即可开始通过Telnet配置交换机。

SSH登录配置

配置说明：

使用SSH功能前请确保已通过命令行界面或Telnet进行启用SSH服务。

配置步骤：

1. 通过console接口登录S3900-48T4S交换机，进入CLI界面。更多详细信息参见Console口登录配置。

2. 设置交换机管理端口的IP地址。

S3900-48T4S #configure S3900-48T4S (config)#interface Craft S3900-48T4S(config-if)#ip address 192.168.1.1/24 S3900-48T4Sconfig-if)#exit

3. 启用SSH服务器功能。

SW#ip ssh crypto host-key generate (Earlier than 1.6.9, you need to create a key first to start ssh.) SW(config)#ip ssh server enable

4. 拔下console线缆的RJ45连接头，连接到MGT端口上。

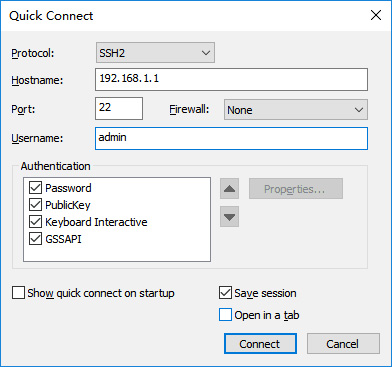

5. 打开SecureCRT软件，选择登录模式为SSH2，主机名为192.168.1.1，端口为22，防火墙为None。

6. 单击“连接”进入命令行界面，输入默认用户名（admin）和密码（admin），即可开始通过SSH配置交换机。
