一文了解100G QSFP28 ER4光模块

如今，100G QSFP28光模块凭借着体积小、低功耗、高密度的优势，在光通信行业备受欢迎。目前市面上100G QSFP28光模块类型众多，如100G QSFP28 SR4光模块、100G QSFP28 LR4光模块、100G QSFP28 PSM4光模块、100G QSFP28 CWDM4光模块等，其传输距离从500m到10km不等。但若想达到更远距离，则需要使用传输距离更远的100G QSFP28 ER4光模块。本文将从定义、工作原理、应用等方面介绍这款传输距离高达40千米的100G光模块。

简述100GBASE-ER4标准

在介绍100G QSFP28 ER4光模块之前，我们先来了解一下100GBASE-ER4标准。100GBASE-ER4标准由IEEE 802.3ba工作组定义，支持DWDM技术，可通过单模光纤跳线可传输1310nm波长段的信号。其中“ER”表示超长距离（extend reach），在光信号通过PIN光电探测器之前使用SOA放大得以实现40千米的传输。

100G QSFP28 ER4光模块概述

100G QSFP28 ER4光模块符合QSFP MSA、IEEE 802.3ba、100GBASE-ER4 Lite和OTU4标准，在单模光纤上传输距离可达到40km，支持100G以太网和OTU4，最大功耗为4.5W。

100G QSFP28 ER4光模块工作原理

100G QSFP28 ER4光模块发送端工作在1295nm、1300nm、1305nm和1310nm四个LAN WDM波长段上，这四个波段上的光信号经WDM波分复用器复用后通过LC双工单模光纤跳线实现传输。在接收端，光信号先经过SOA进行放大（PIN接收器用于将光信号转换回电信号），然后通过WDM波分复用器将信号分解到单个通道。

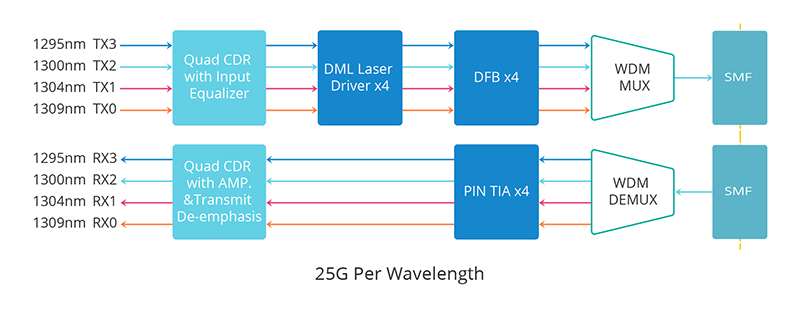

图1：QSFP28 ER4光模块工作原理

100G QSFP28 ER4应用方案

无论是企业网络还是数据中心，100G直连还是互连，想要实现40千米的长距离传输，100G QSFP28 ER4光模块都是不错的选择。

直连方案

只需将两个100G QSFP28 ER4光模块分别插入到两台100G交换机的QSFP28端口中，再用一根LC双工单模光纤跳线连接即可实现100G直连，最大传输距离可达40千米。

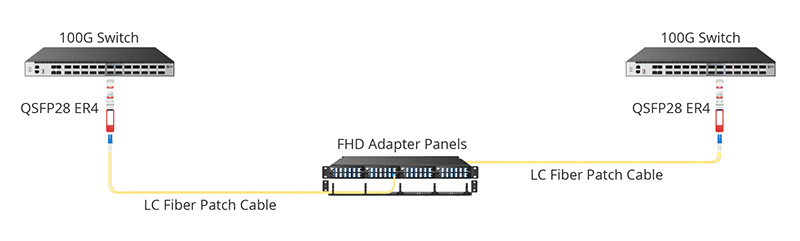

图2：100G QSFP28 ER4光模块用于直连

互连方案

100G QSFP28 ER4光模块同时适用于连接位于不同地理位置的数据中心，支持100G数据中心之间的远程高速互连，是一种便捷经济的互连方案。下图展示了使用100G QSFP28 ER4光模块的数据中心互连解决方案。

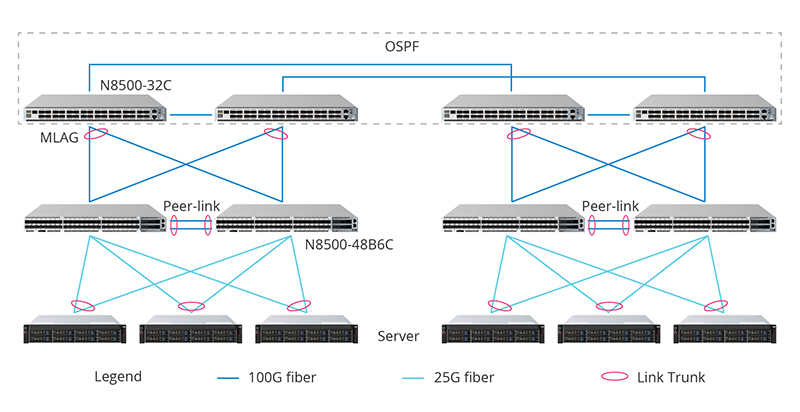

图3：100G QSFP28 ER4光模块用于数据中心互连

有关100G QSFP28 ER4光模块的常见疑问解答

1、100G QSFP28 ER4光模块与100G QSFP28 ER4 Lite光模块有什么区别?

100G QSFP28 ER4光模块的BER要求优于不带FEC前端纠错功能光学模块的1E-12。然而，现有的APD技术并不能满足100G QSFP28 ER4光模块对接收灵敏度的要求。因此，行业内很多光模块制造商用QSFP28封装定义了非标准的100GBASE-ER4 Lite光模块，在使用FEC时最大传输距离可达40km，不使用FEC时最大传输距离可达30km。飞速(FS)可提供QSFP28 100G ER4 Lite光模块，符合以太网100GBASE-ER4 Lite标准，完全满足用户对温度、湿度和电磁干扰等恶劣环境条件的要求。

2、100G QSFP28 ER4光模块与100G QSFP28 4WDM有何不同？

两者的应用领域存在着差异性。100G QSFP28 ER4光模块支持双速率100G以太网应用，而100G QSFP28 4WDM只支持100G以太网应用。具体的异同点如下表所示。

3、100G QSFP28 ER4光模可与100G SR10光模块有什么区别?

100G QSFP28 ER4光模块和100G SR10光模块的主要区别在于传输距离和搭配使用的光纤跳线。100G QSFP28 ER4光模块需使用LC双工单模光纤跳线实现100G直连和互连，最大传输距离为40千米，它的出现有助于数据中心和城域网中使用的高容量集成100G光模块的发展。而100G SR10光模块既可以使用MPO/MTP-24多模光纤跳线实现100G直连，其中，搭配OM3多模光纤最大传输距离为100m，搭配OM4多模光纤最大传输距离为50m；也可以使用MTP-LC分支光纤跳线实现100G-10*10G网络传输。

相关文章：

100G QSFP28光模块对比介绍
