100G QSFP28 PSM4光模块综合介绍

随着网络传输速率的不断升级，100G光模块市场正在蓬勃发展，其中，100G QSFP28 PSM4光模块作为一种低成本实现中长距离传输的100G光模块，被广泛应用于园区数据中心互联，那么您对它了解多少？本文将为您详细介绍100G QSFP28 PSM4光模块。

什么是QSFP28 PSM4光模块？

100G QSFP28 PSM4光模块内置数字诊断功能，符合100G PSM4 MSA标准。与100G QSFP28 SR4光模块不同的是，100G QSFP28 PSM4光模块采用了单模光纤并行的传输模式，可在波长为1310nm的单模光纤上实现2千米的信号传输。100G QSFP28 PSM4光模块采用MTP/MPO接口设计，拥有四条并行传输通道，每通道传输速率为25Gbps。

100G QSFP28 PSM4光模块通过Layser阵列将并行电输入信号转换为并行光信号，然后在MTP/MPO单模带状光纤上并行传输；到达接收端后，PIN阵列将并行光信号转换为并行电信号。由此可见，100G QSFP28 PSM4模块的工作原理与100G QSFP28 SR4光模块的工作原理大同小异， 不同之处在于前者在单模光纤上运行，而后者在OM3/OM4多模光纤上运行。若想了解更多有关100G QSFP28 SR4光模块的信息可访问《您对QSFP28 SR4光模块了解多少？》。

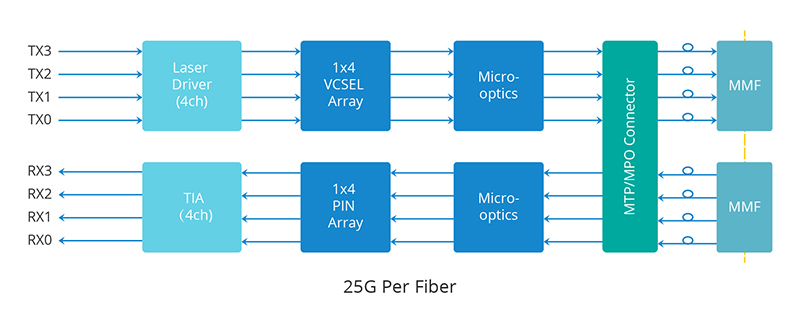

图1：QSFP28 PSM4光模块工作原理示意图

飞速(FS)致力于为全球企业客户提供稳定安全、高效便捷的高速通信解决方案，能在线供应符合QSFP28 MSA、IEEE 802.3ba 100GBASE-PSM4和IEEE 802.3bm CAUI-4标准的100G QSFP28 PSM4光模块，经流量测试、环境测试、真机测试等一系列测试，它不仅能与其他品牌的100G QSFP28 PSM4光模块通信，也能应用在市场上众多的品牌交换机、路由器等设备上，如Cisco，Juniper，Arista，Brocade，Dell等，目前该模块已得到客户的认可。下表为飞速(FS)100G QSFP28 PSM4光模块的基本参数。

QSFP28 PSM4光模块应用场景

由上可知，100G QSFP28 PSM4光模块是园区数据中心互联的最佳选择之一，它可以用于100G-100G和25G-100G的互连，前者只需要将两个100G QSFP28 PSM4光模块插入对应的100G交换机，再用MTP光纤跳线相连即可；而后者则需将一个QSFP28 PSM4光模块和四个25G SFP28 LR光模块插入对应的100G和25G交换机，再用MTP/MPO转LC 单模光纤跳线相连即可完成25G-100G的互连。下图分别为100G直连布线方案和25G-100G互连布线方案。

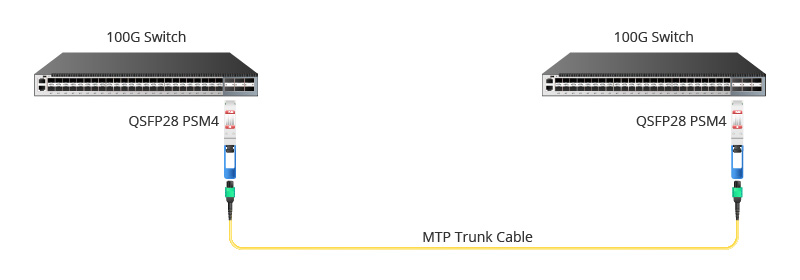

图2：100G QSFP28 PSM4光模块100G直连方案

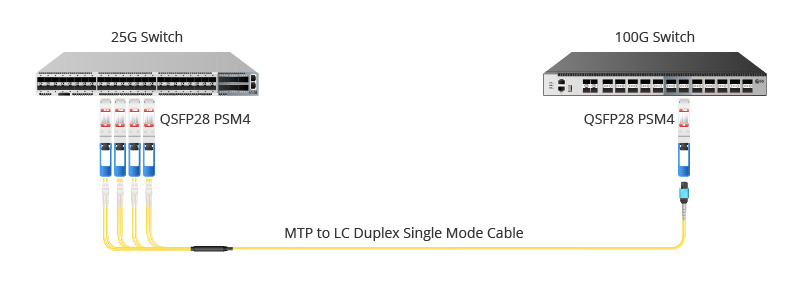

图3：100G QSFP28 PSM4光模块25G-100G互连方案

QSFP28 PSM4光模块常见问题解答

问：什么是100G PSM4标准？

答：100G PSM4标准是一种多源协议（MSA），是除IEEE 100G以太网标准以外的另一种定义光模块的标准。该标准定义了100G QSFP28 PSM4光模块通过单模光纤提供四个25Gbps的收发通道，且专门为中长距离网络布线而设计的光模块。

问：QSFP28 PSM4光模块下写的供应商名称是什么意思？

答：QSFP 100G PSM4光模块下的供应商名称表示每个不同的品牌对应一个兼容的模块。

问：是否需要清洁QSFP28 PSM4光模块的连接器呢？

答：需要，灰尘和污染物会积聚在QSFP28 PSM4光模块的连接器上，有可能会导致发射光功率降低的问题，为了确保传输的稳定性，需要清洁QSFP28 PSM4光模块的连接器。

问：在设备中使用第三方兼容的QSFP28 PSM4光模块是否会对制造商提供的保修政策产生影响？

答：不会。网络设备制造商不会要求您必须使用主流品牌的光模块，当网络中出现故障时，只要该故障不是由于使用第三方兼容的光模块引起的，制造商会继续提供保修政策，但是该模块必须在保修期内。
